14 lat, tyle zajęło ukończenie tego projektu.
Kiedy w 2011r zaczynaliśmy ten model byłem zbyt smarkaty aby sprostać jego wielkości.
Ilość części do wykonania, zaprojektowanie napędu, modułowość elementów modelu.. To wszystko wtedy nas przerosło.
Powstało parę sztuk gotowych Ty51 w TT, sprzedało się parę zestawów i projekt został odłożony na półkę.
W 2019r powstał protoplasta wersji H0 z tym, że jeszcze w TT i głównie ręcznie wykonano wiele połączeń części oraz ich modułowość.
Następnie po 3 latach w 2022r wpadliśmy na pomysł, że może głównym rynkiem dla tego modelu jest właśnie H0.
Od tego czasu wszystko co powstało ręcznie, zostało przerysowane na wersję cyfrową i w październiku 2022r pokazaliśmy pierwsze części Ty51 H0.
Trzeba było jeszcze ponad 3 lata aby ten model skończyć w formie, która jest dla nas bardziej niż zadowalająca.
Model jest w pełni rozbieralny i serwisowalny. Bardzo pomógł w tym prężny rozwój druku 3D w ostatnich latach.

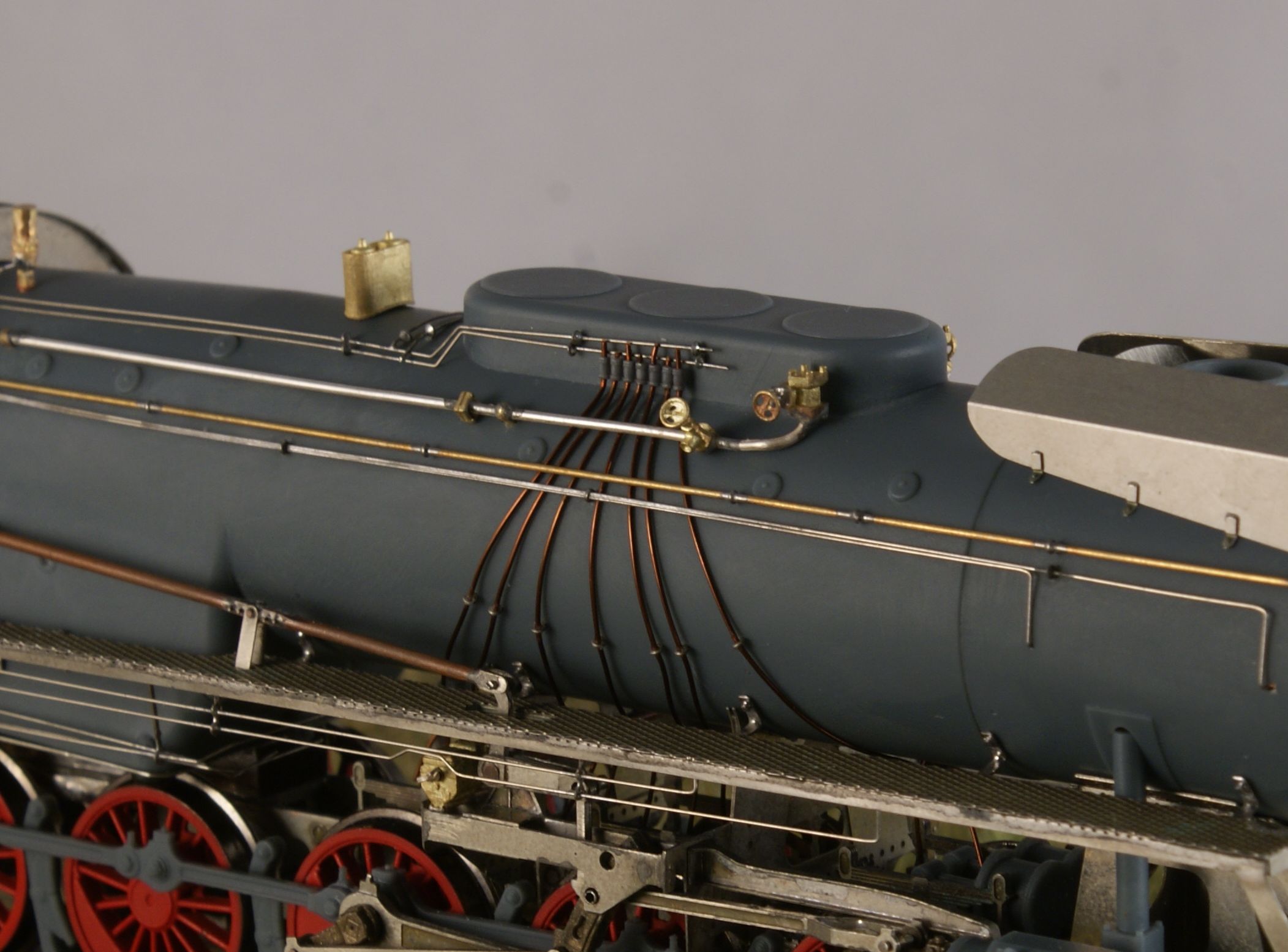

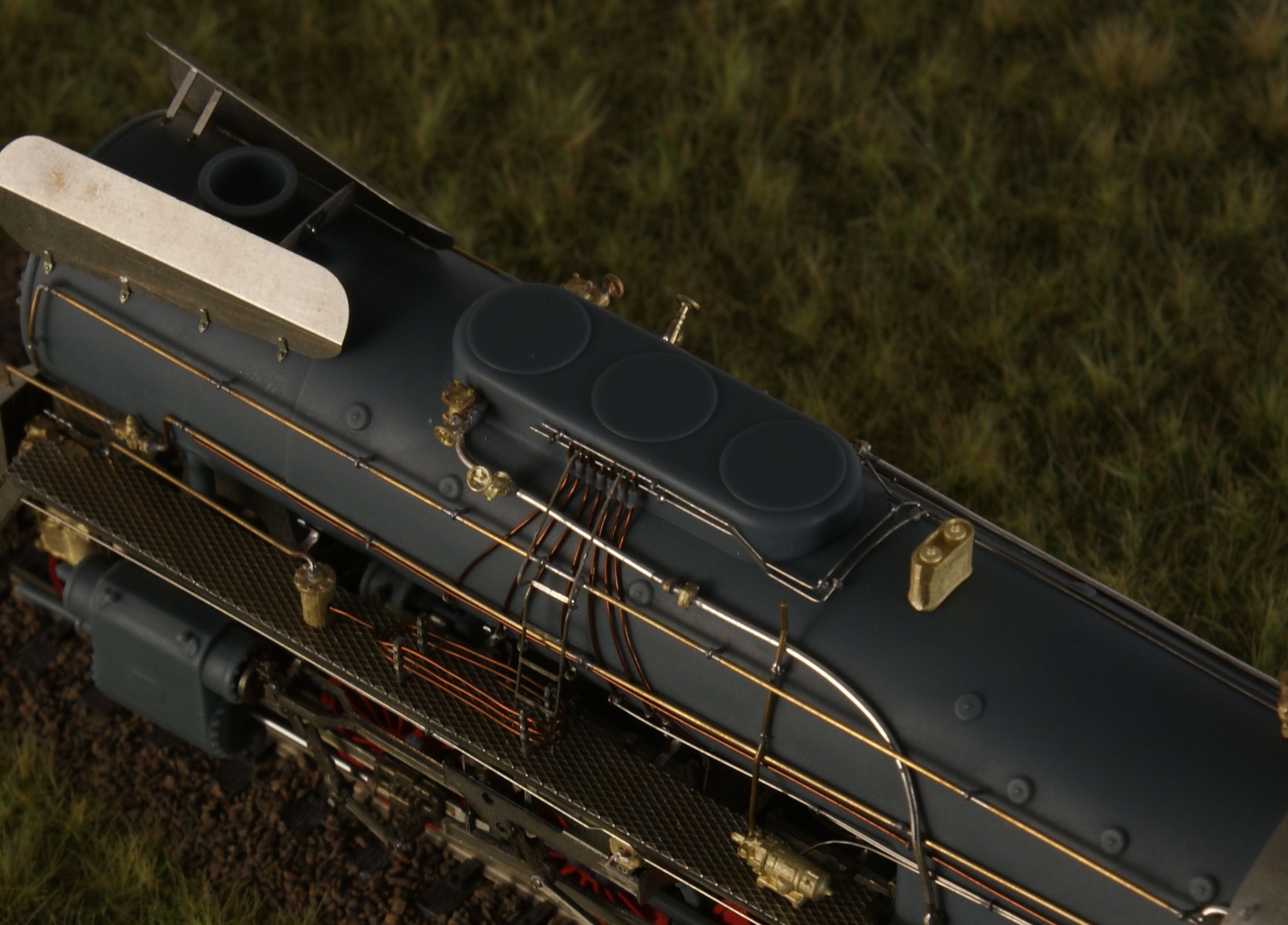

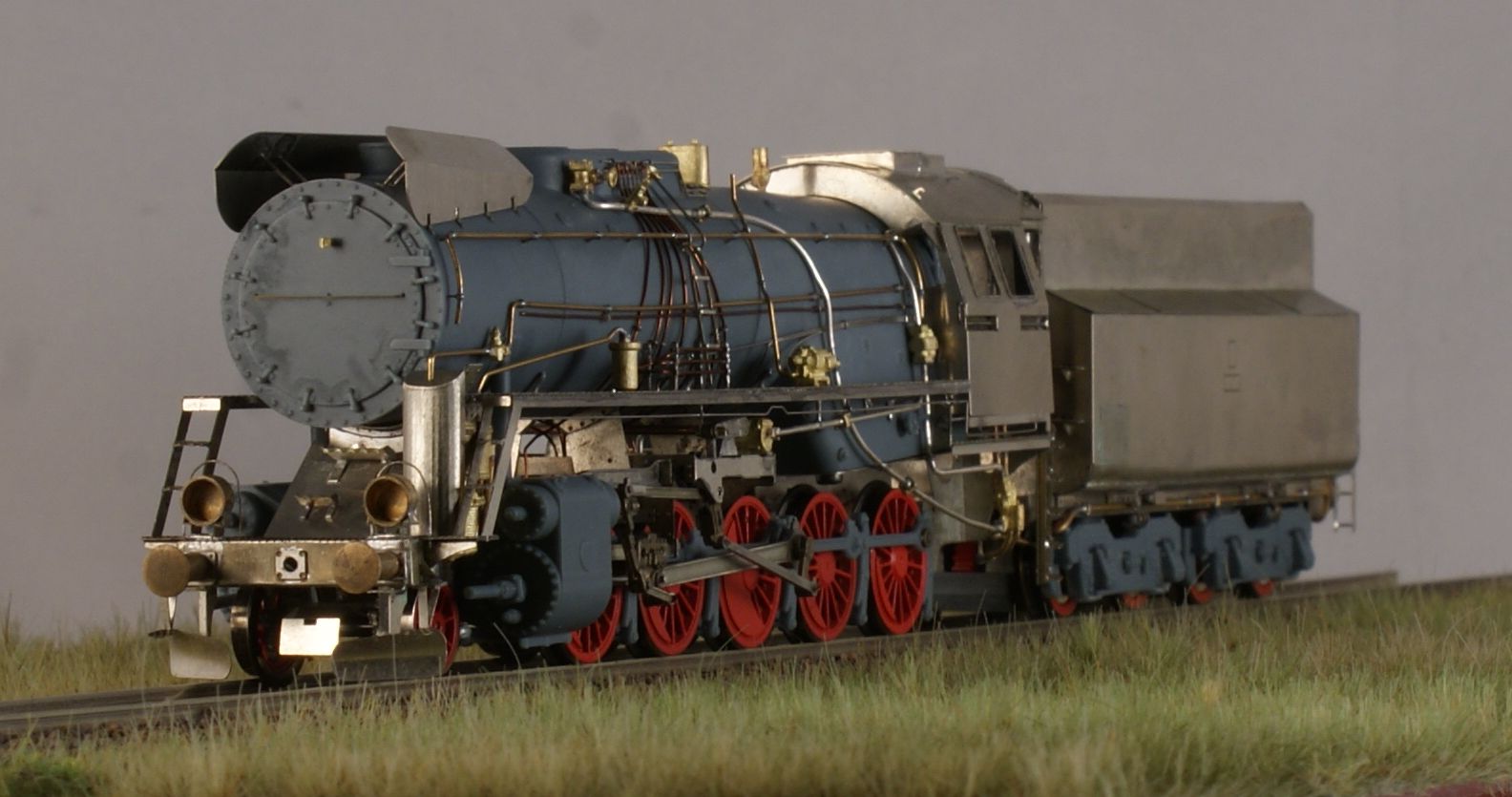

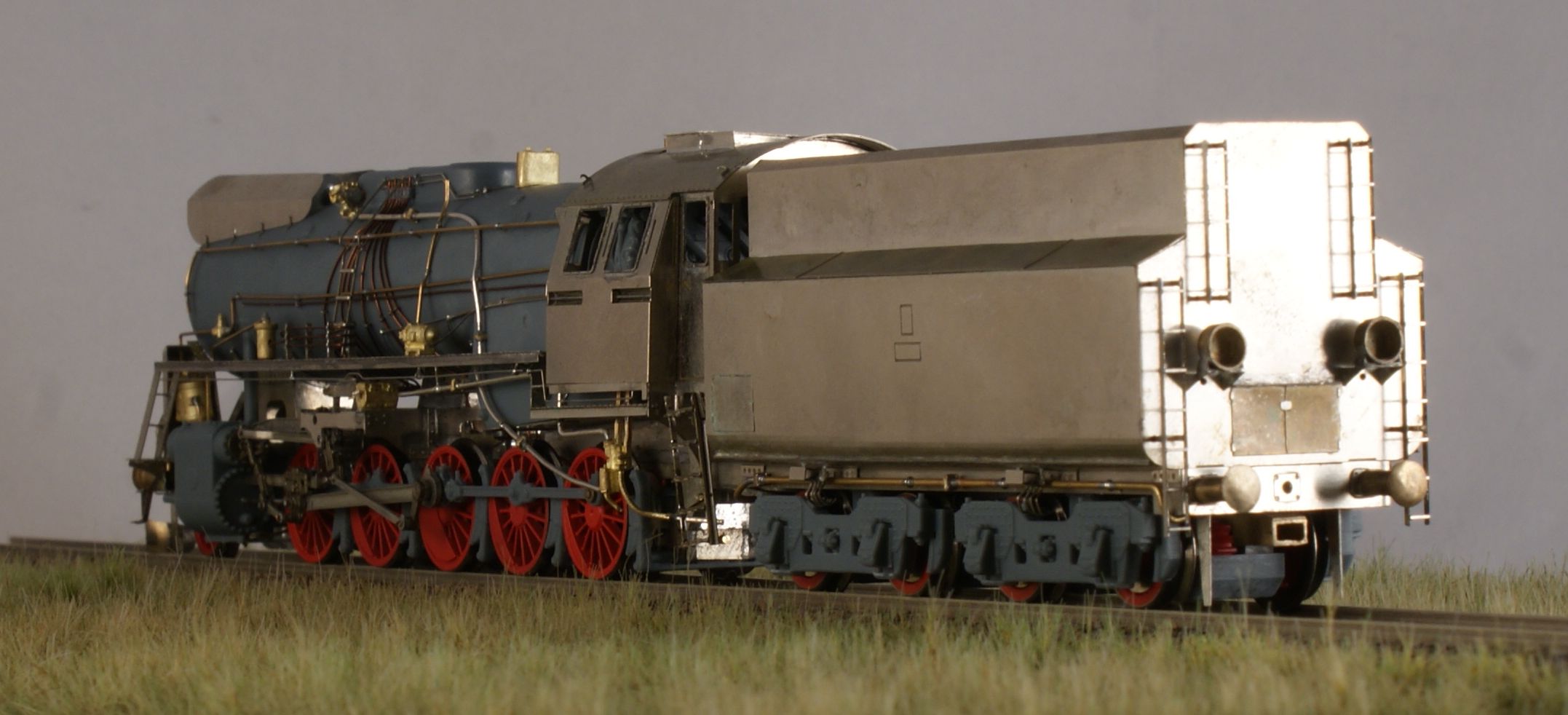

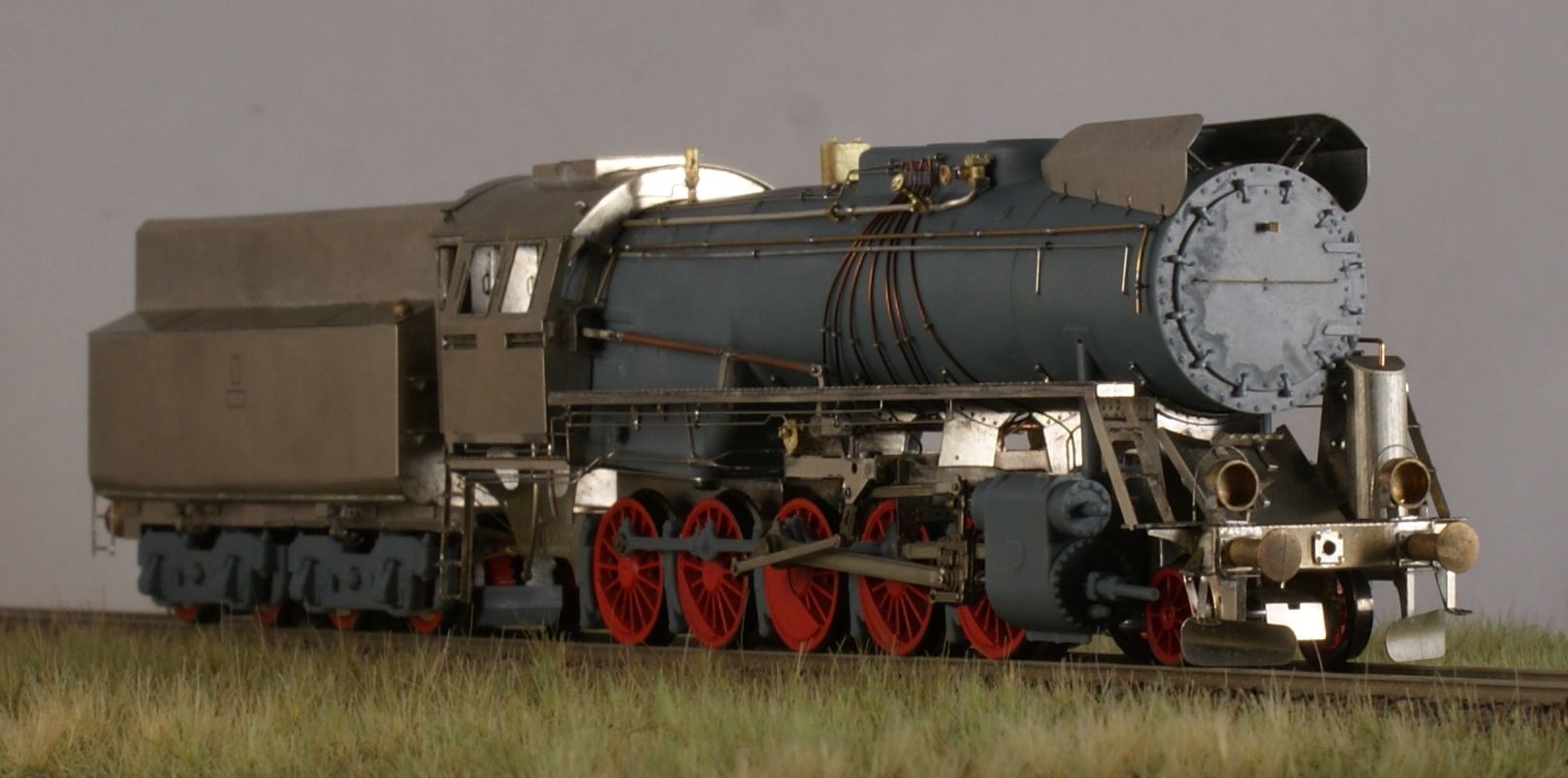

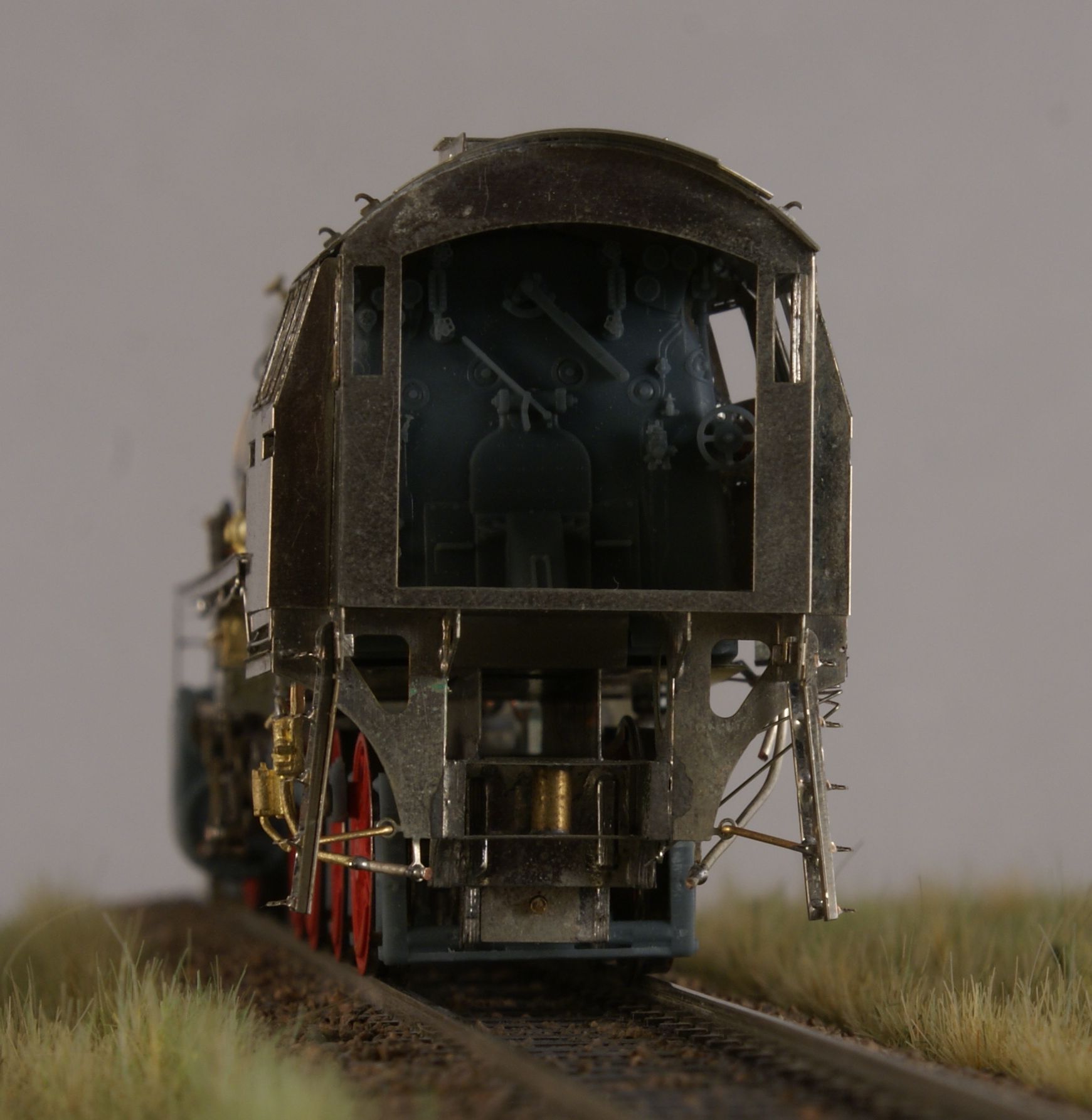

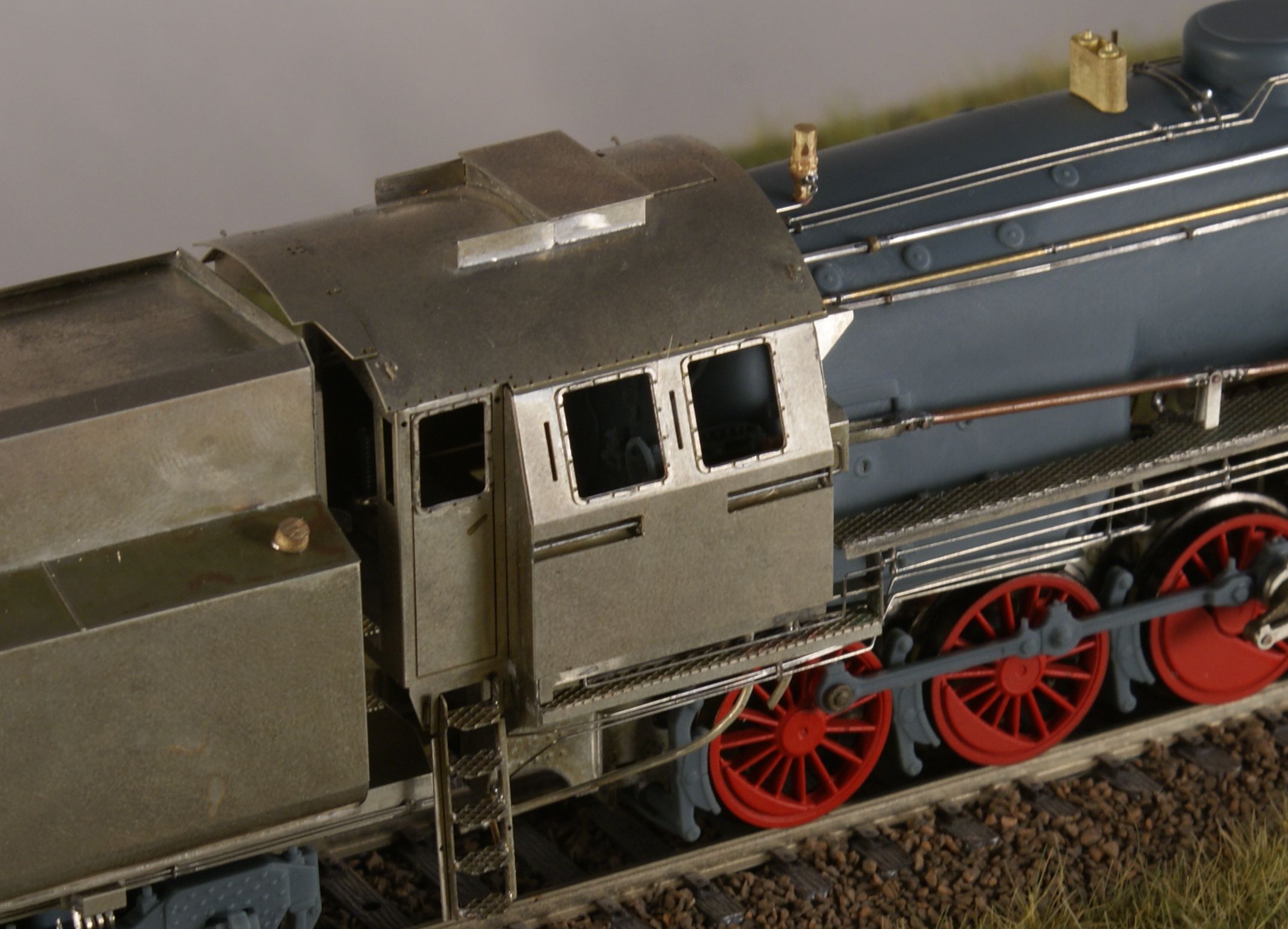

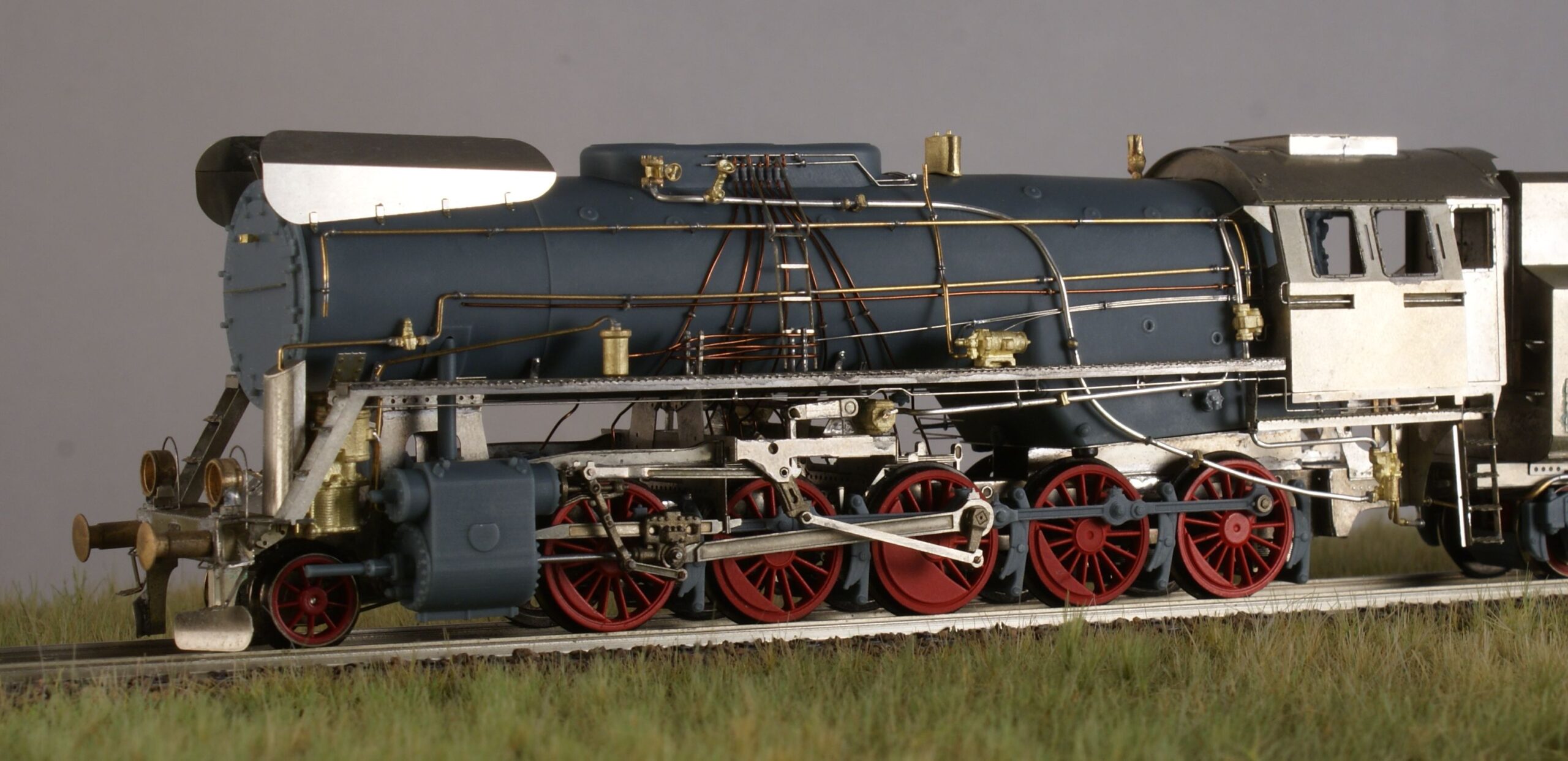

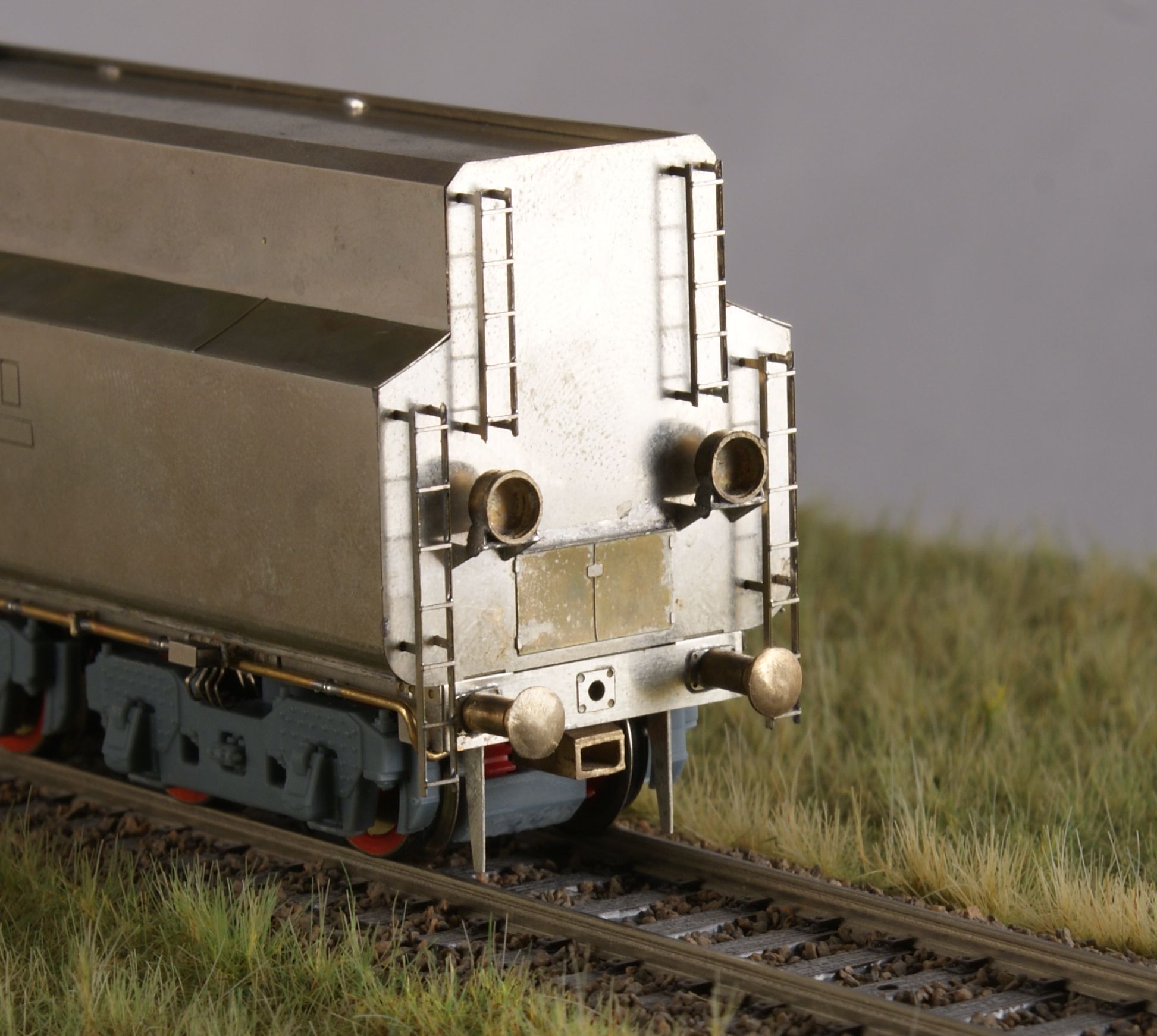

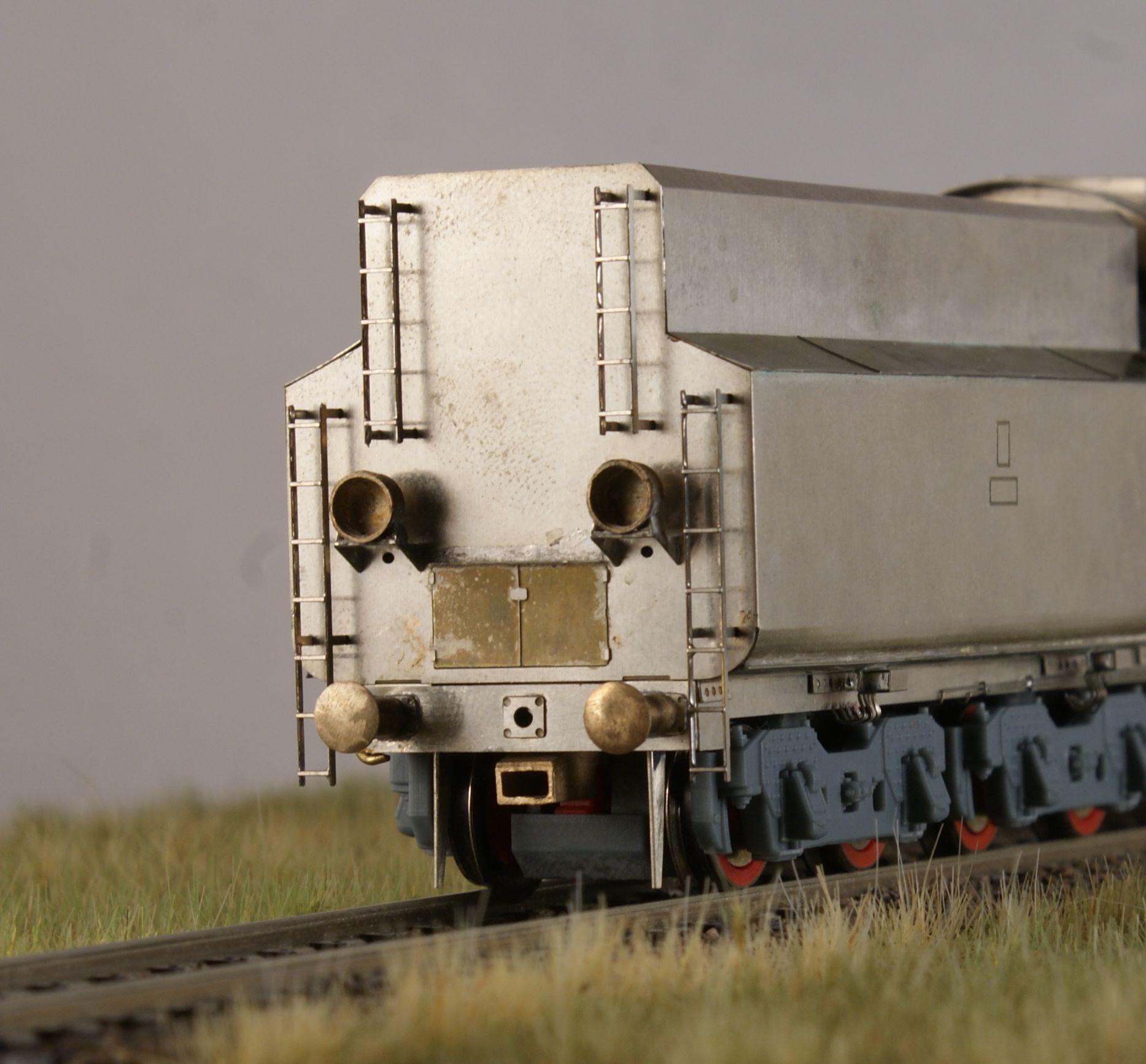

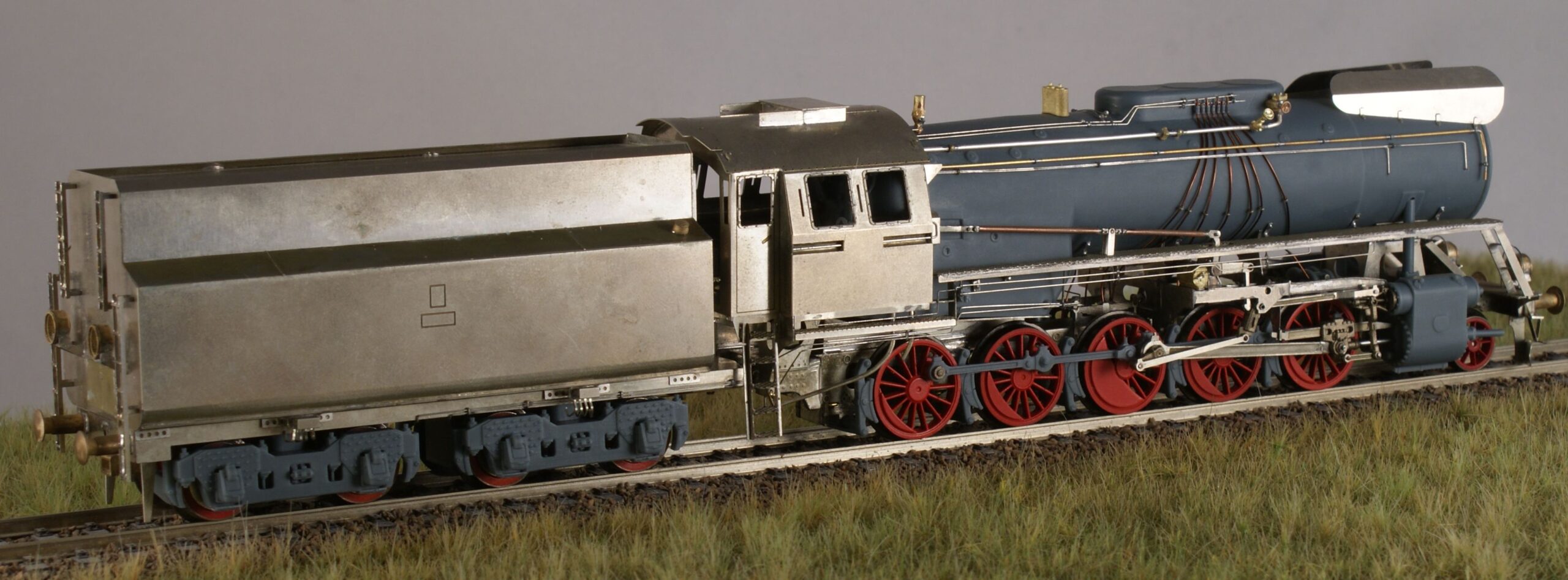

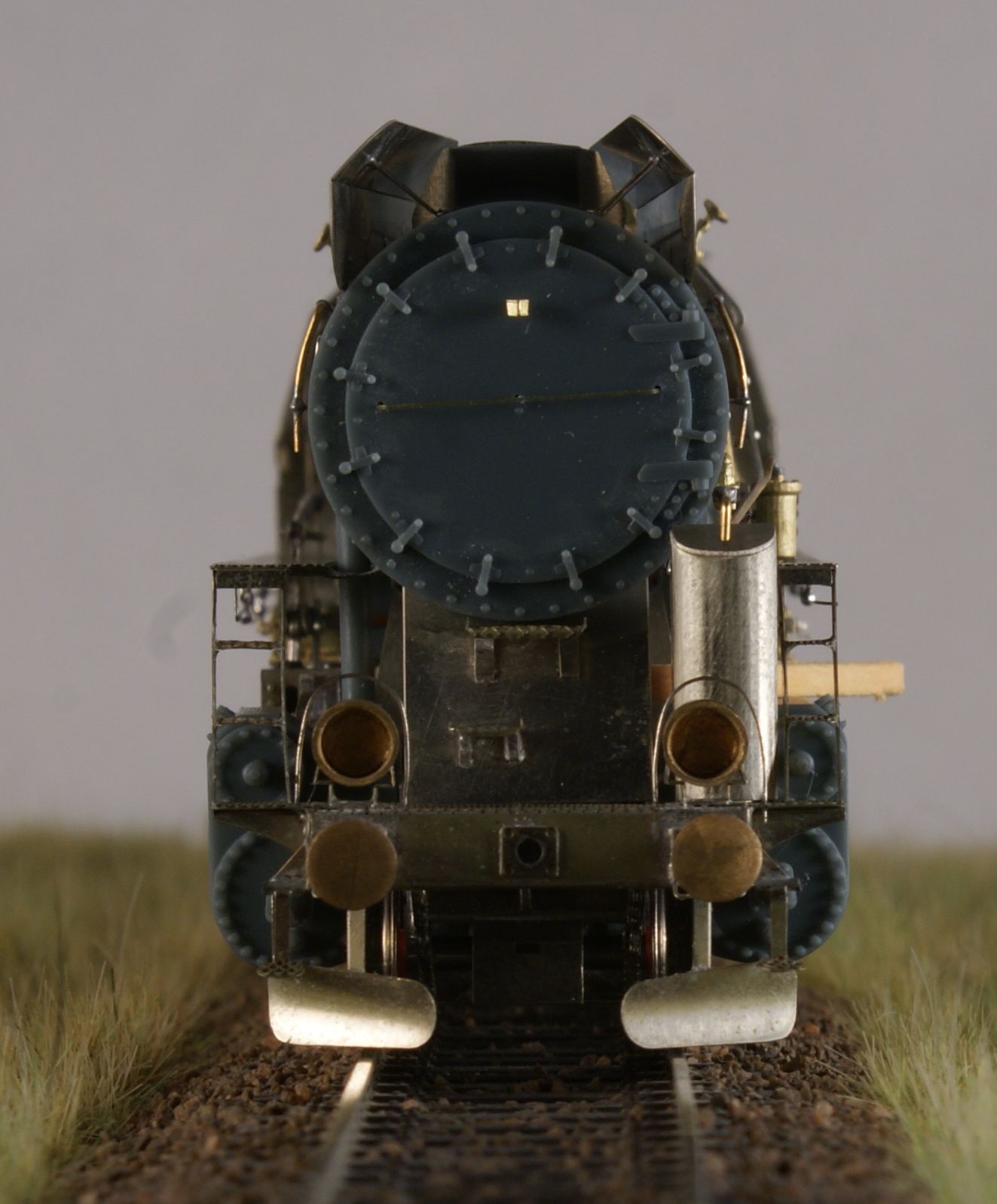

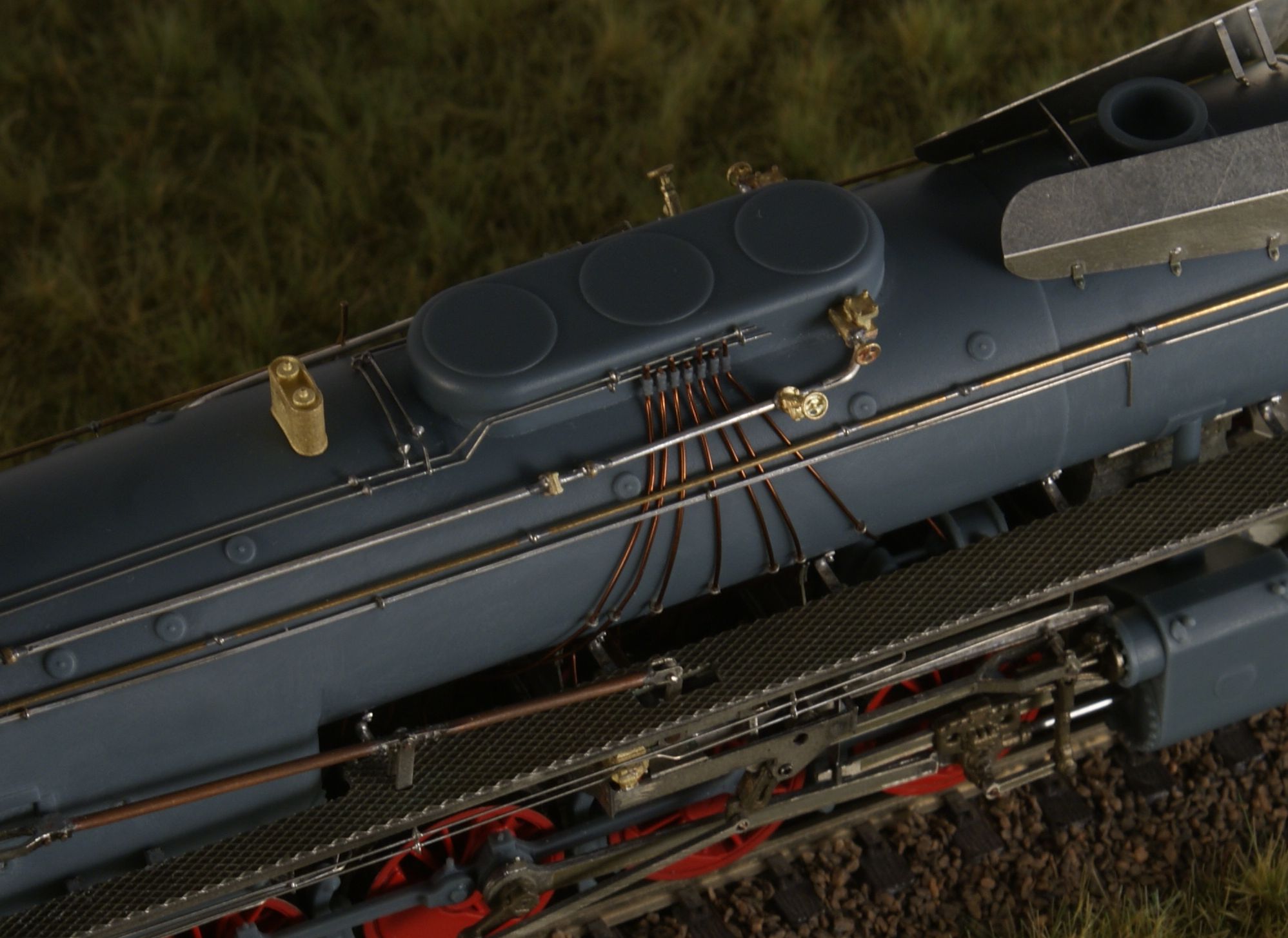

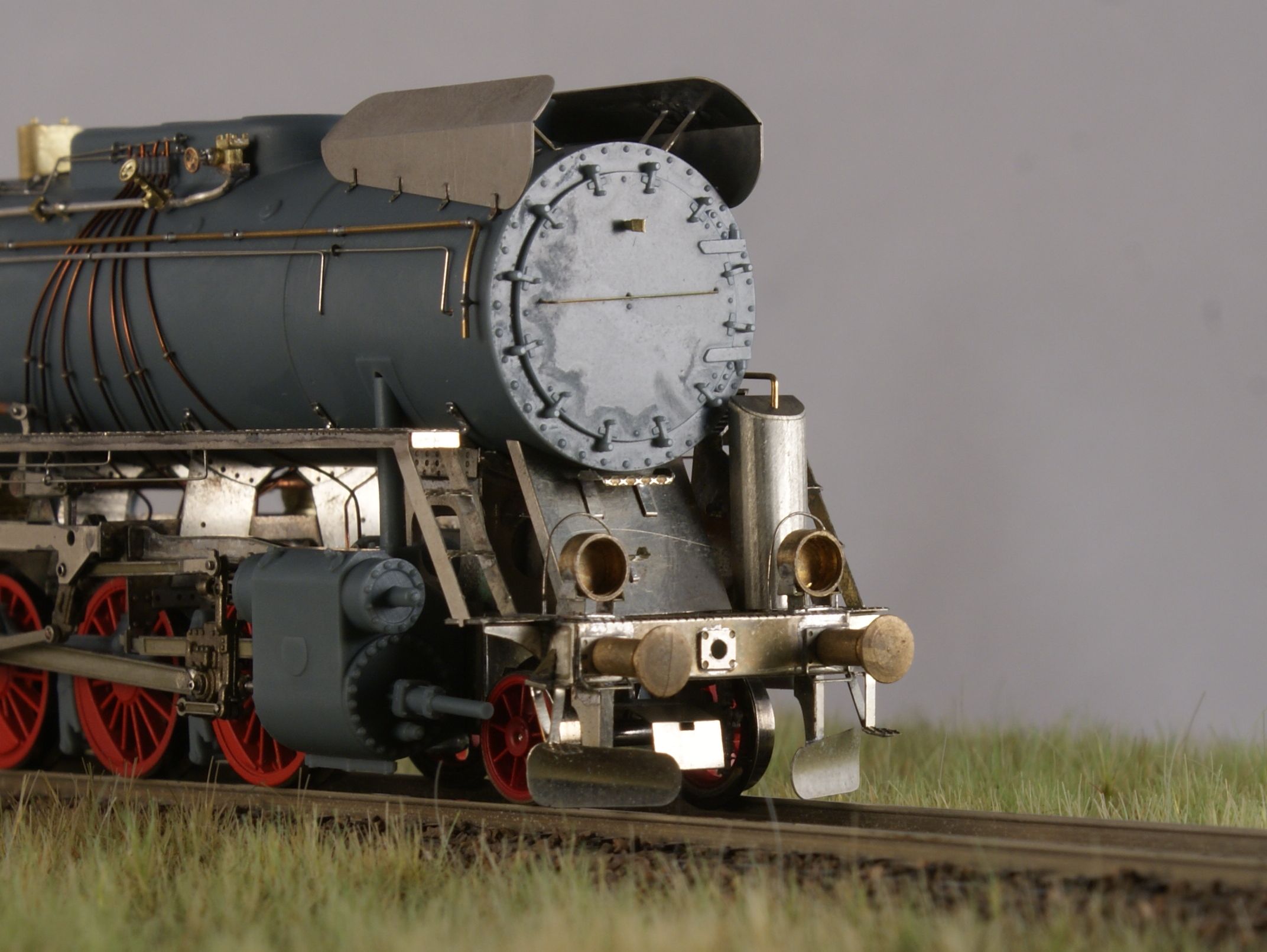

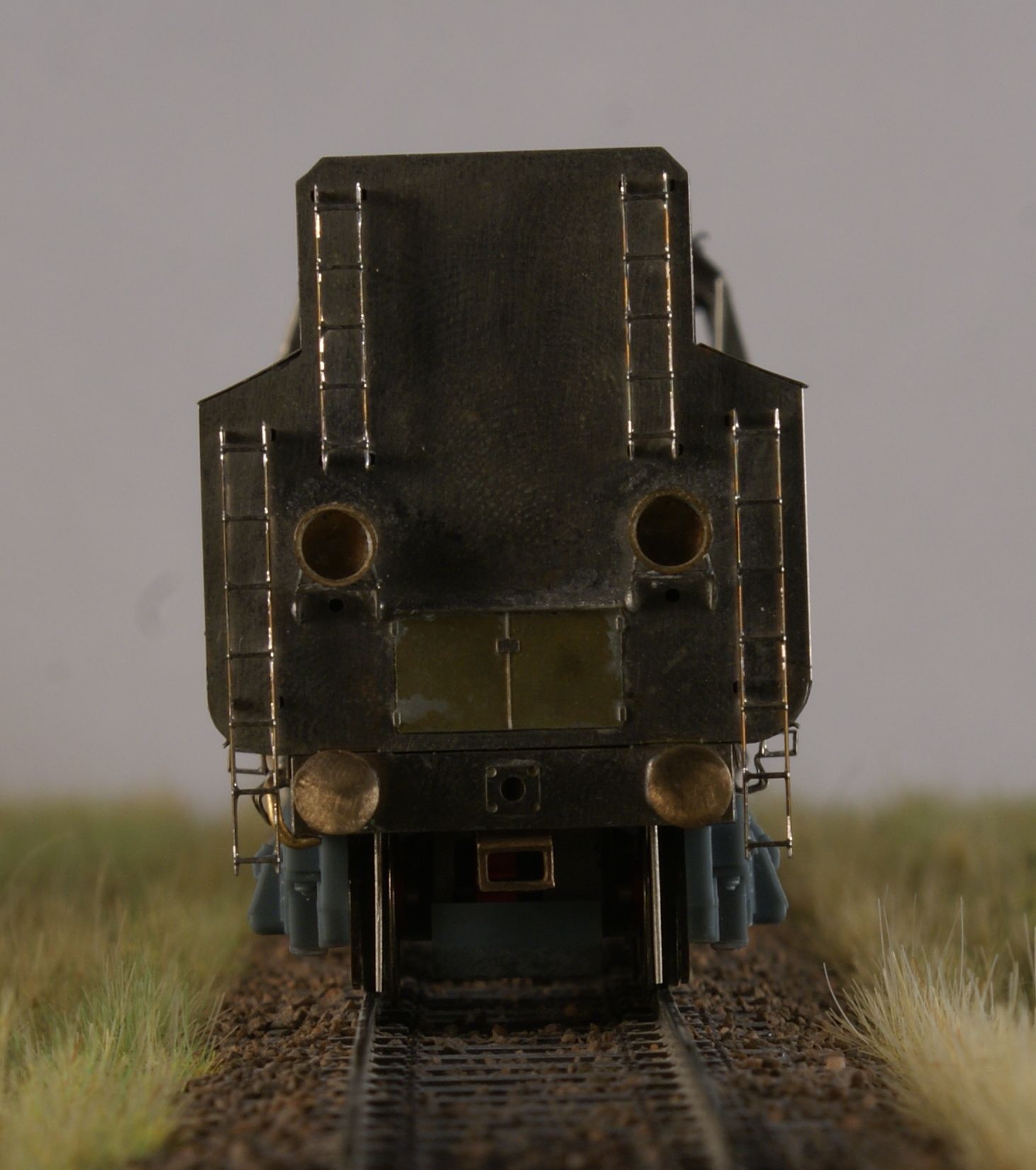

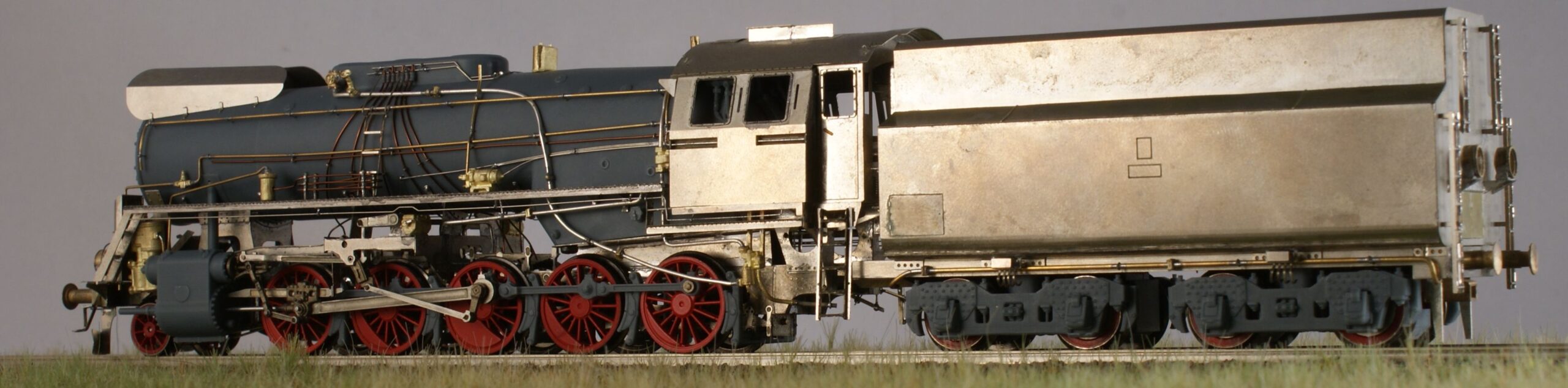

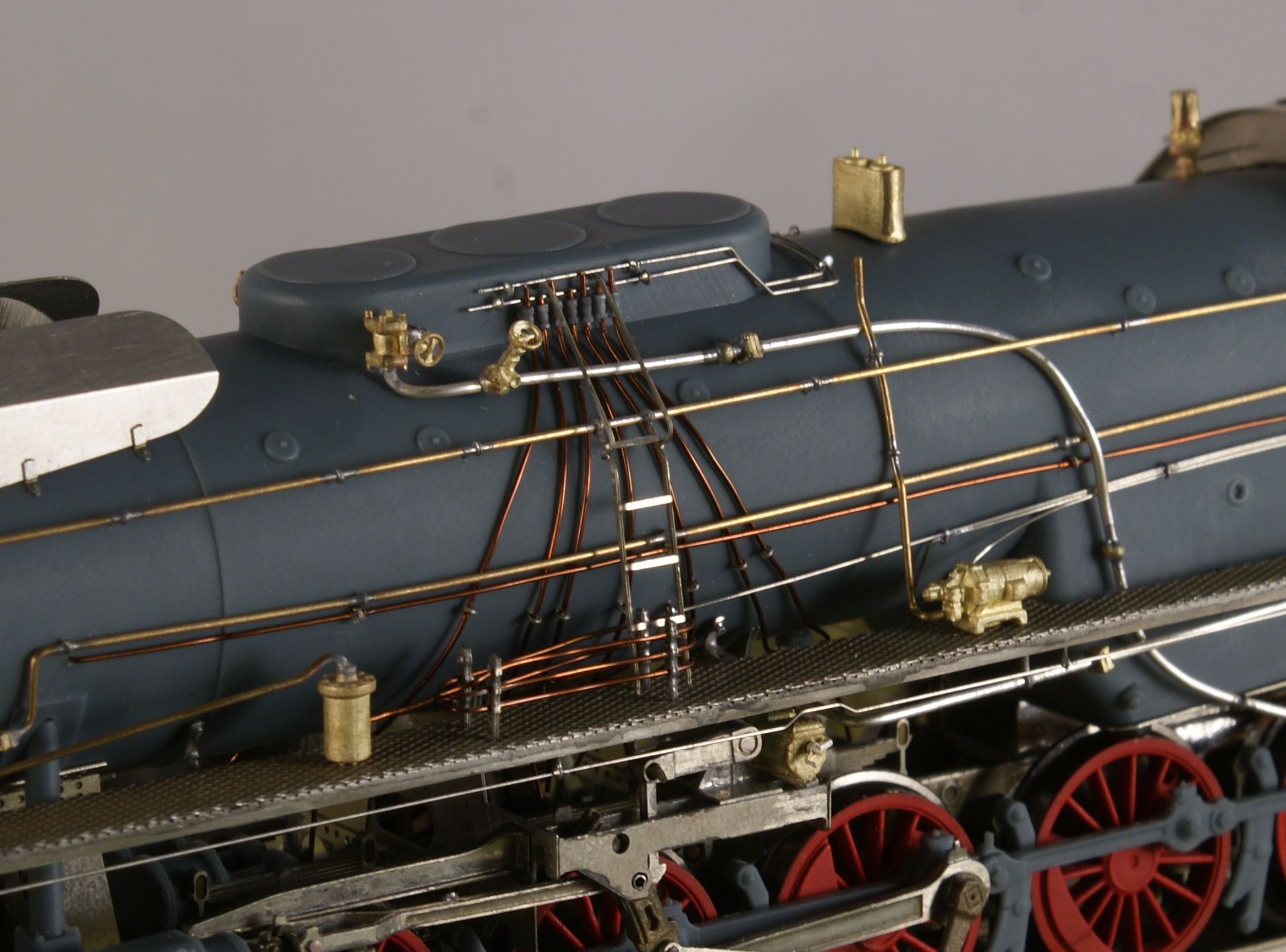

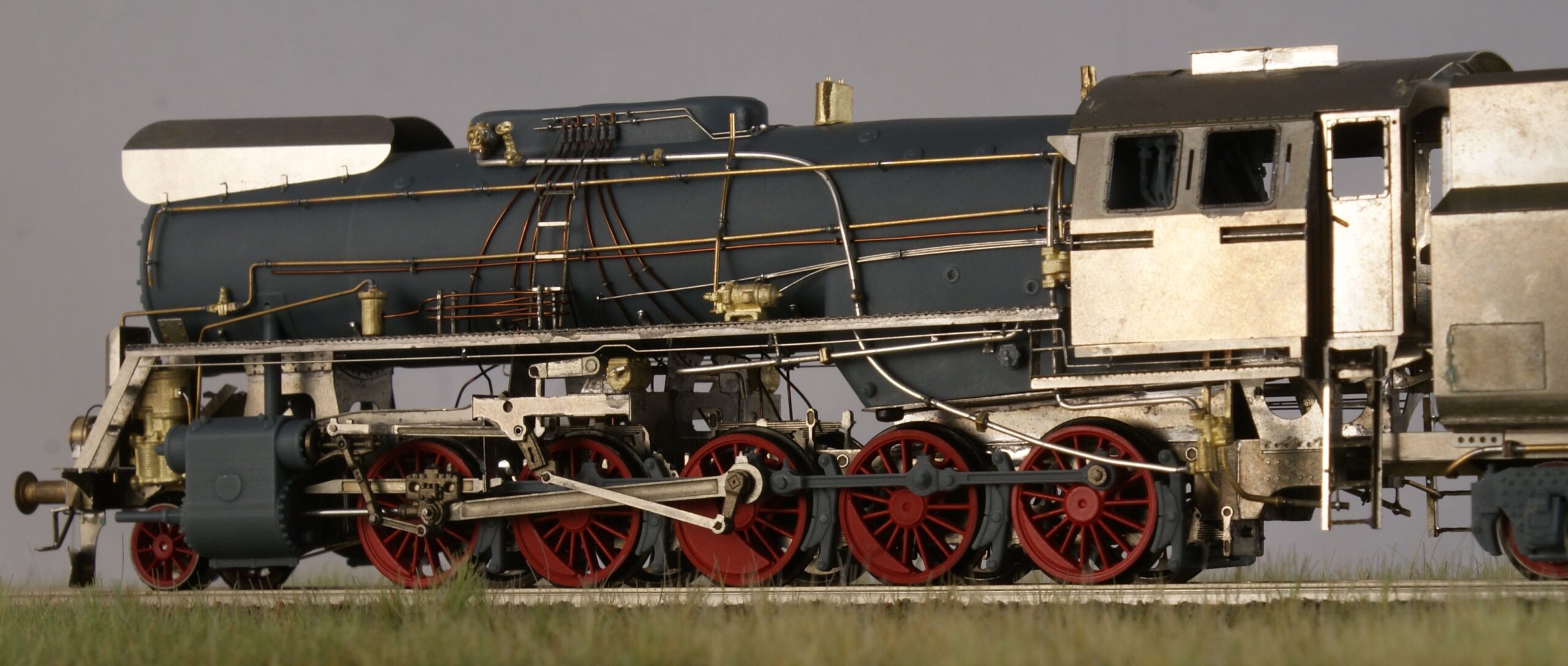

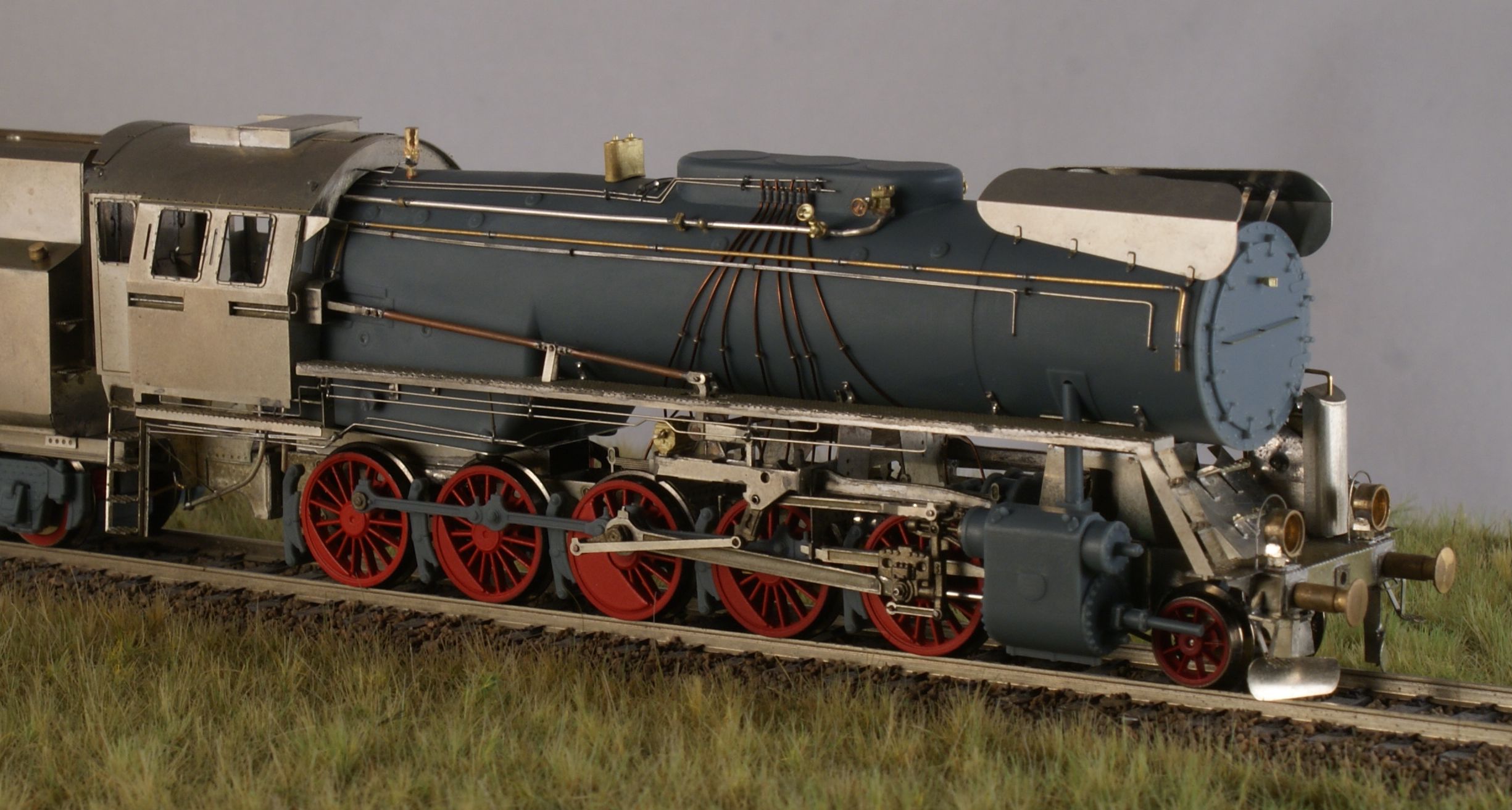

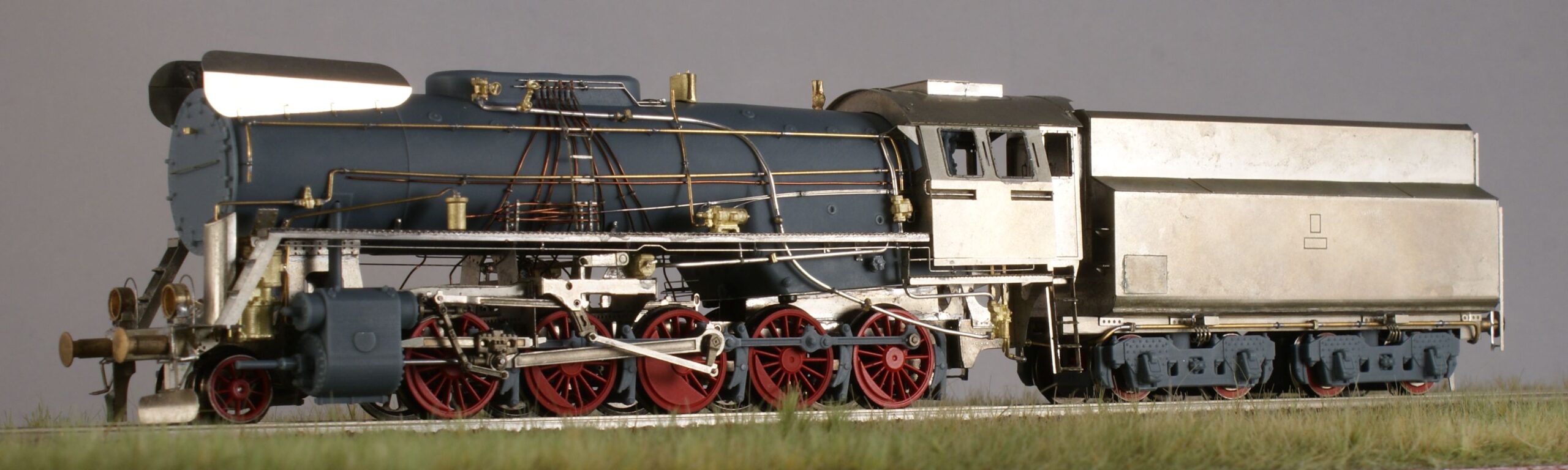

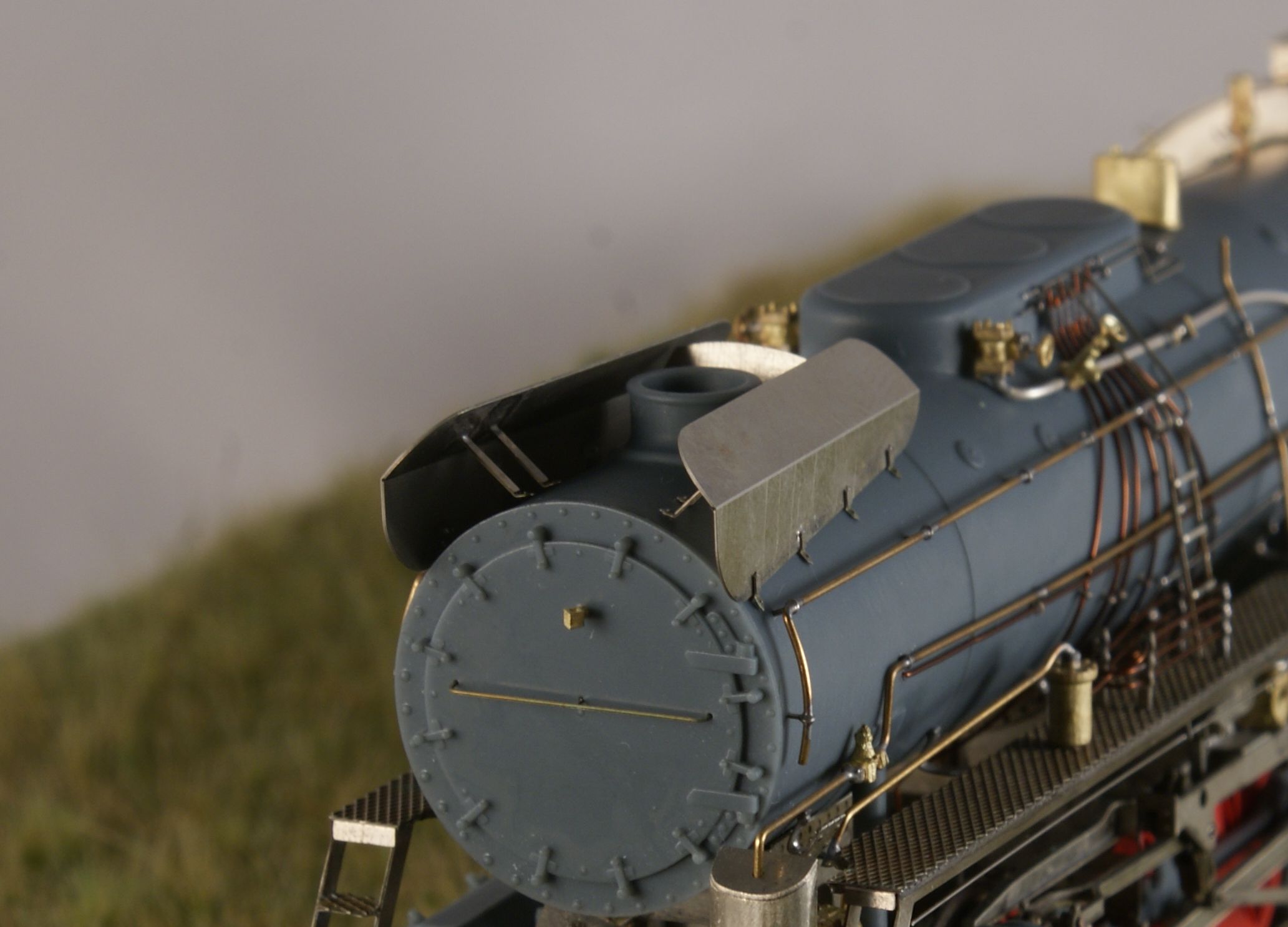

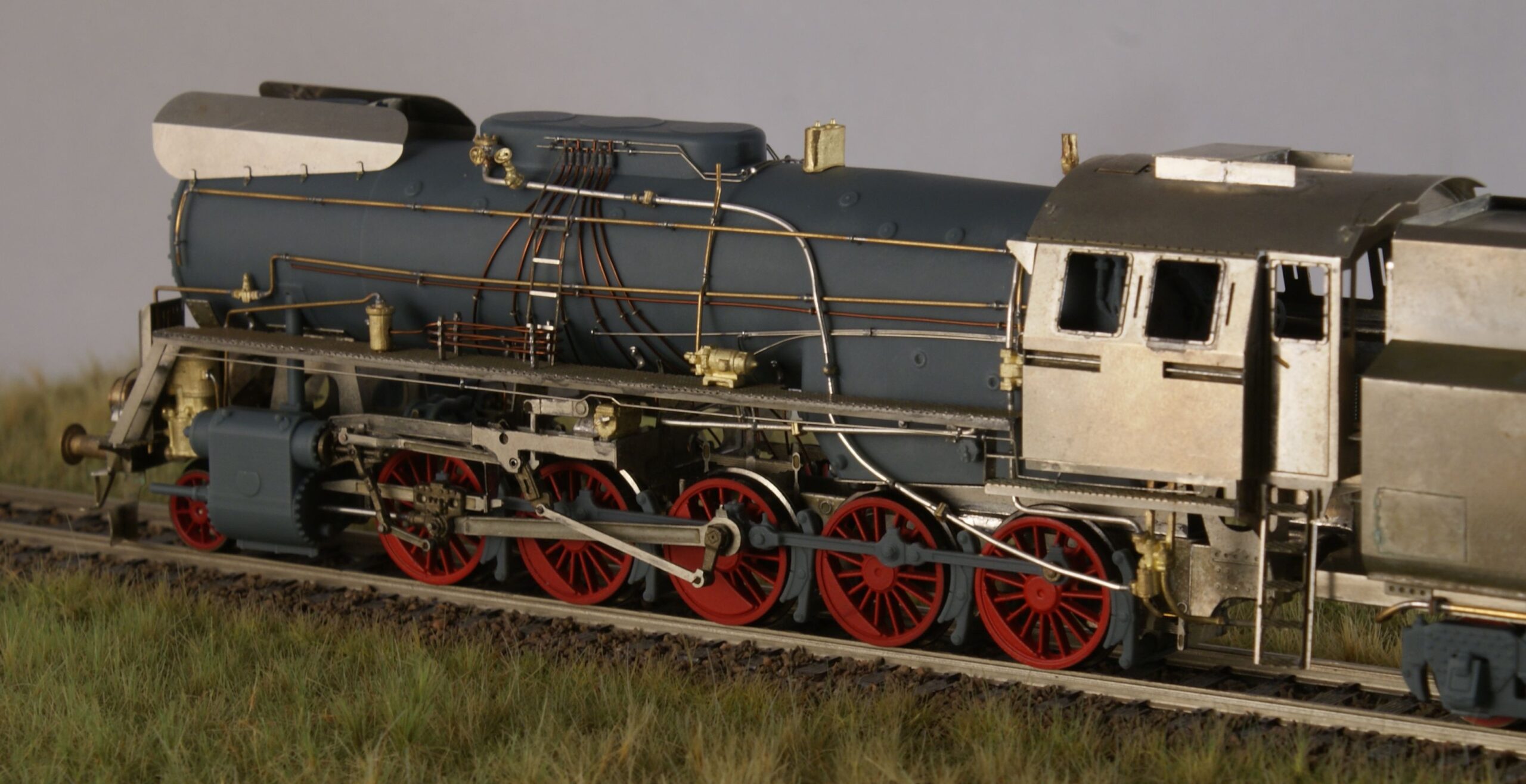

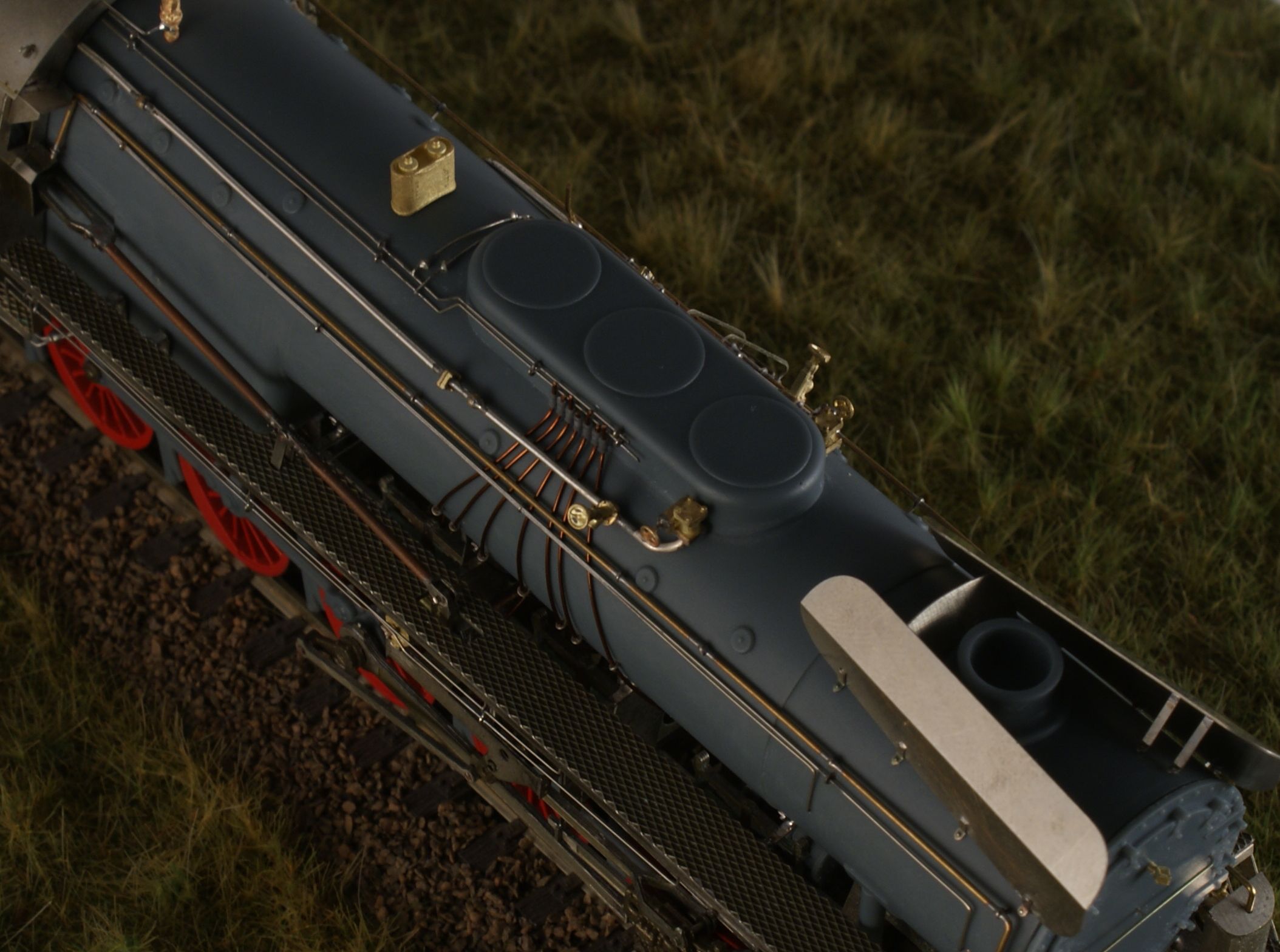

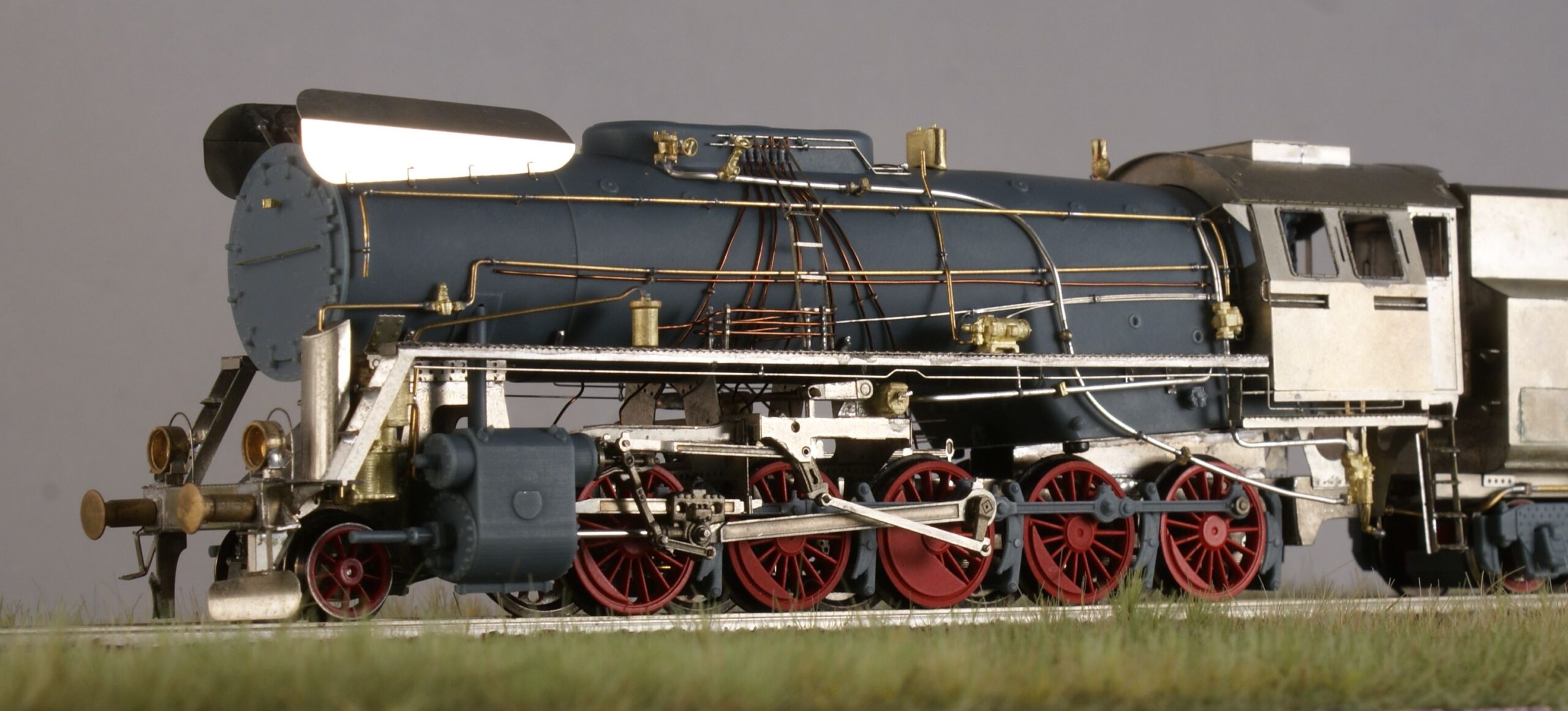

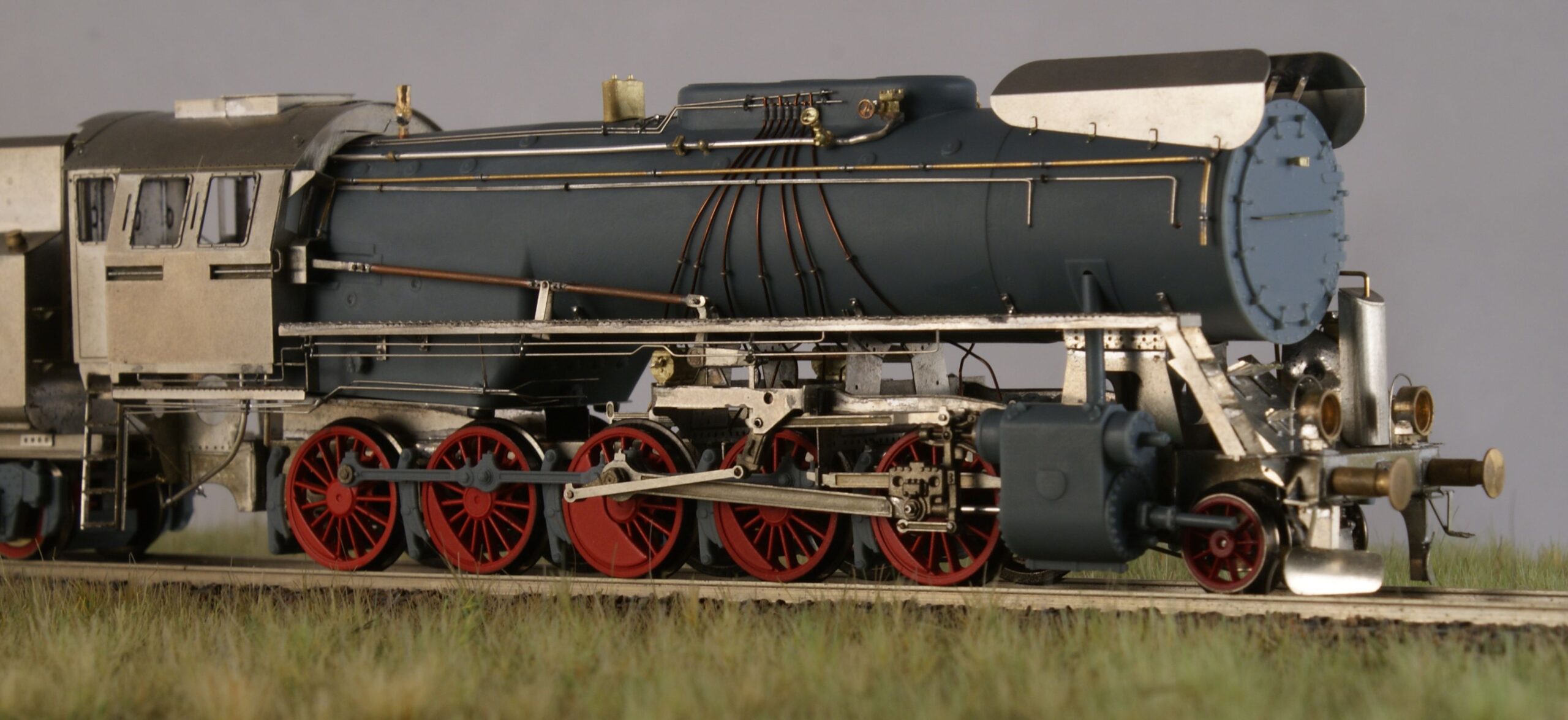

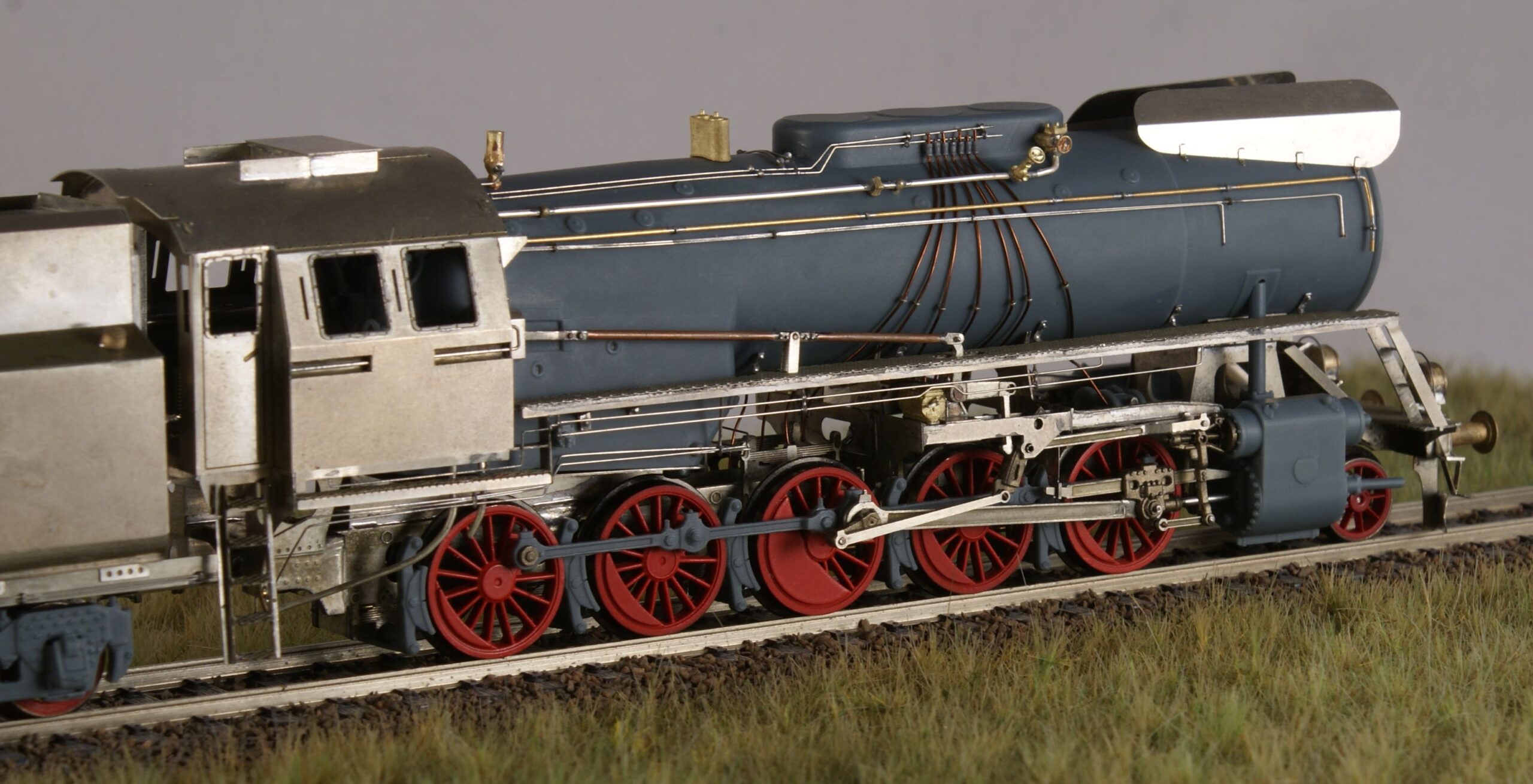

Po tym lekko przydługim wstępie i rysie historycznym prac nad Ty51 pokazujemy wam w pełni zmontowany i gotowy do malowania model. No, może w 99% zmontowany.
Dlaczego to robimy zapytacie? Ilość pracy włożona w model, tej ręcznej roboty zginie pod warstwą farby.
Ktoś potem zobaczy gotowy model i powie, że ładny i wart pewnie 3000zł.
Stąd pomysł abyście zobaczyli od kuchni jak to naprawdę wygląda. Ile pracy trzeba włożyć aby taki jeżdżący parowóz powstał.
Trzeba tutaj zdradzić nieco ze swojego warsztatu. Pokazać użyte techniki oraz materiały.
Zdjęcia nie oddają nawet 1/10 tej pracy. Nie pokażą również wszystkich części.
Nie mnie jednak warto zapoznać się z tym jak się taki model wykonuje.
Finalnie z druku 3D zostają: kocioł, silniki parowe, ołtarz, cylindry hamulcowe parowozu, maskownice wózków tendra, pokrywy korpusów napędowych tendra.
Reszta użytych części 3D zostanie wykonana z metalu.
Model jest wykonany w technice hybrydowej z wykorzystaniem blach fototrawionych, odlewów metalowych oraz druku 3D. Użyto też pewnej ilości części Roco.
Jakiś czas temu rozpoczęliśmy wstępne zapisy na zestawy do montażu.
Teraz możemy już oficjalnie otworzyć listę zamówień.
Jak już kiedyś wspominaliśmy zestaw do montażu będzie kosztował ok 1500zł.
Gotowe modele w zależności od egzemplarza. Są trudniejsze i łatwiejsze do wykonania.

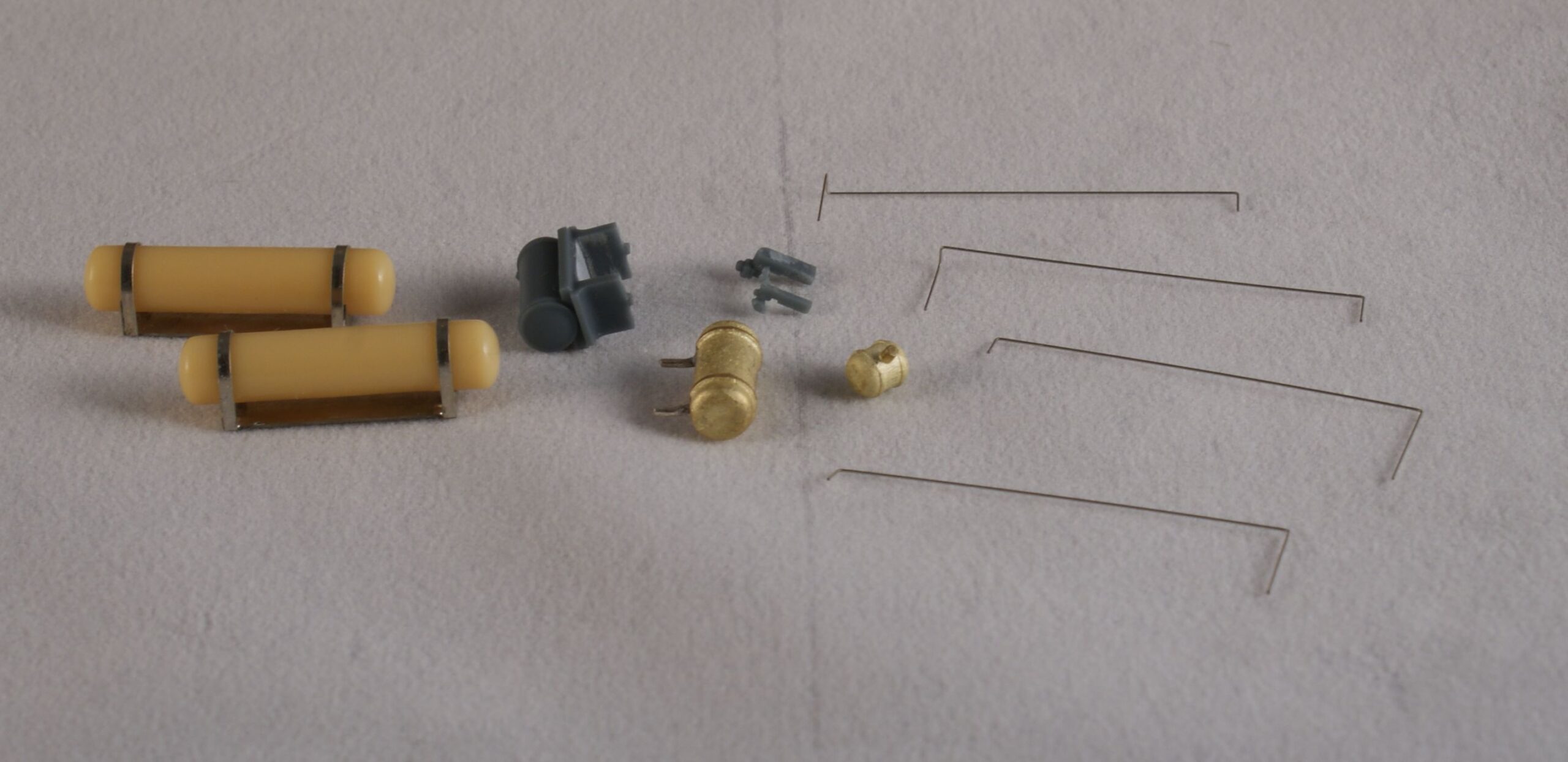

Na ostatnim zdjęciu części, które nie znalazły się na modelu. Będą możliwe do zamontowania dopiero po malowaniu aby ich nie uszkodzić.
Długie wąsy montażowe przydają się do malowania a zamontowane z nimi wyglądało by karykaturalnie.
Oficjalnie zaczynamy zapisy na zestawy Ty51 H0. Zestawy możecie zamawiać przez email lub Facebook.
Tutaj można pobrać instrukcję montażu parowozu a tutaj tendra i opis montażu końcowego. Tutaj można pobrać szablon do wykonania okien.
Zestaw Ty51 H0 zawiera:
blacha fototrawiona x1
wydruk kotła x1
wydruk silników x2
wydruk hamulców x5
wydruk ołtarza x1
wydruk spodów korpusów napędowych tendra x2
wydruk maskownic wózków tendra x4
wydruk drzwi dymnicy x1
wydruk cyl ham ramy parowozu x1
wydruk zbiornika powietrza x2
odlew mosiężny panewek x10
odlew mosiężny zderzaków x1
odlew mosiężny KKS x5
odlew mosiężny sprężarki x1
odlew mosiężny zaworu sprężarki x1
odlew mosiężny zaworów głównych x1
odlew mosiężny zaworów na rurę x1
odlew mosiężny pokręteł x1
odlew mosiężny inżektora Nathana x1
odlew mosiężny zaworu inżektora Nathana x1
odlew mosiężny gwizdawki x1
odlew mosiężny odmulaczy x4
odlew mosiężny osłon tłoka silnika x2
odlew mosiężny zbiornika powietrza średniego x1
odlew mosiężny zbiornika powietrza małego x1
odlew mosiężny zbiornika powietrza tendra x1
odlew mosiężny reflektorów x1
odlew srebrny odbłyśników reflektorów x4
odlew mosiężny prasy smarnej x2
odlew srebrny korby prasy smarnej x2
odlew mosiężny przelotek rur x2
odlew mosiężny wieszaka znaku końca pociągu x1
odlew mosiężny zaworu Pop-Coale x1
odlew mosiężny zaworów piasecznic x2
odlew mosiężny zaworów hamulcowych tendra x1
odlew mosiężny kołków wiązarów x2
odlew srebrny wiązarów x4
odlew mosiężny prądnicy x1
odlew mosiężny odolejacza x1
odlew mosiężny łączników rur x1
odlew mosiężny wlewu do sodafosu/fosolu x1
śruby montażowe M1 x10
śruby montażowe M1.6 x10
śruby montażowe M2 x4
nakrętki M1,6 x8
nakrętki M2 x3
blaszki kontaktowe x4
szkła reflektorów x4
światłowód x1
płytka PCB x2
diody przełączające x10
rezystory x8
diody białe ciepłe 0603 x4
diody czerwone 0402 x4
arkusik laminatu pcb 0,6mm x1
kalkomania Ty51 x2
Do zestawu należy zamówić poniższą listę części:
Roco 86417 zębatka BR50 x4
Roco 86418 zębatka BR50 x2
Roco 86490 zębatka BR50 x2
Roco 86720 ślimak napędowy BR50 x2
Roco 142690 korpus napędowy BR50 x2
Roco 142709 koło napędowe z gumką BR50 x2
Roco 142710 koło napędowe bez gumki BR50 x2
Roco 131593 koło mala przeciwwaga BR52 x2
Roco 131594 koło średnia przeciwaga BR52 x2
Roco 131595 koło duża przeciwaga BR52 x1
Roco 138069 kolki wiązarów BR52 x1
Roco 146567 elementy wiązarów BR50 x1
Roco 146620 elementy wiązarów BR50 x1
brak numeru silnik 8tys obr 5 pol x1 (można zamówić przez nas)
Piko 50760-107 oś półwózka Tkt48 x 2 w zestawie x1
